Zur Erreichung der notwendigen Auflast gegen Auftrieb ist der Schacht
auf ein Stahlbetonfundament mit Ringauflager zu gründen sowie
innen im Be- reich der Zwischenplatte und der Bodenplatte mit
Ortbeton zu füllen
Zu weiteren technischen und kaufmännischen Details bitten wir
um Ihre » Anfrage
Zurück zur » Produktübersicht NOAH
SECURE |

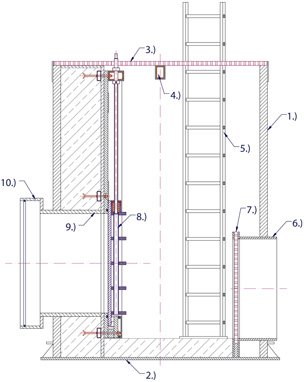

| 1. |
PE-HD Schachtmantelrohr DN 1000 bis DN
3000 gemäß DIN 16961 als Hohl-/oder Vollwandprofil.
Wandstärke gemäß Erfordernis. |
| 2. |
Bodenplatte PE, Stärke gemäß Statik innen und außen
umlaufend mit dem Schachtmantel verschweißt. Ausführung
der Schweiß- nähte prüffähig. |
| 3. |
GFK-Gitterrost in Segmente aufgeteilt mit allen
erforderlichen Aussparungen. Gegen unbefugtes Ausheben
bzw. aufschwimmen gesichert. |
| 4. |
Stahlträger gemäß Erfordernis, allseitig vollständig
mit PE-HD Platten verkleidet und mit dem Schachtmantel
verschweißt |
| 5. |
Einstiegsleiter aus GFK, Leiterbreite innen mind.
300 mm einschl. der erforderlichen Leiterhalterungen aus
Kunststoff, verschweißt/verschraubt, vandalismussicher |
| 6. |
Einlaufstutzen aus Rohr DIN 16961 bzw. DIN 8074/75,
Durchmesser und Baulänge gemäß Erfordernis |
| 7. |
Einlaufrost aus GFK, Steghöhe mind. 30 mm,
Maschenweite mindestens 50 mm, in PE-HD Führungen
eingebaut und hochziehbar |
| 8. |
NOAH SECURE - Plattenschieber (gemäß gesonderter
Beschreibung) |
| 9. |
Einlaufstutzen aus Rohr DIN 16961 bzw. DIN 8074/75,
Durchmesser und Baulänge gemäß Erfordernis |
| 10. |
PE-HD Muffe zur Aufnahme von PE-HD Rohren,
Stahlbetonrohren, Steinzeugrohren o. ä. |
|
